V815X
15.0英寸、TFT彩色、65536色(無閃爍)/32768色(有閃爍)
|
|
|
|
|
|
|
V815iX |
V815iXD |
|
電源 |
額定電壓 |
AC100～240V |
DC24V |
|
電壓允許范圍 |
AC100～240V±10% |
DC24V±10% |
|
允許瞬間停電時間 |
20ms以內 |
1ms以內 |
|
消耗功率（最大額定） |
90VA以下 |
40W以下 |
|
浪涌電流 |
20A，10ms（AC100V） |
30A,1ms |
|
40A，10ms（AC200V） |
|
絕緣電阻 |
|
DC500V 10MΩ以上 |
|
物理環境 |
動作周圍溫度 |
0℃～+40℃ |
|
保存環境溫度 |
-10℃～+60℃ |
|
相對濕度 |
85%RH以下（無結露，最大濕球溫度在39℃以下）※1 |
|
耐溶劑性 |
無切削油或有機溶劑附著 |
|
使用環境 |
無腐蝕性氣體、無強烈塵埃、無導電性塵埃 |
|
使用高度 |
海拔2000m以下 |
|
污染度※2 |
污染度2 |
|
機械運行條件 |
耐振動 |
振動頻率10～150Hz,加速度9.8m/s2 （1G）,片振幅0.075mm, X , Y , Z 3方向各1小時 |
|
耐沖擊 |
脈沖波形正弦半波, 峰值加速度147m/s2 （15G）, X , Y , Z 各3方向 , 各6次 |
|
電氣運行條件 |
抗干擾 |
1500Vp-p（脈沖寬度：1us、上升時間：1ns） |
|
耐靜電放電 |
符合IEC61000-4-2、接觸6kV、空氣中8kV |
|
設置條件 |
接地 |
D類接地 FG/SG分離 |
|
構造 |
前面板：符合IP65（使用防水墊圈時） 后機殼：符合IP20 形狀：一體型 安裝方法：面板嵌入安裝 |
|
冷卻方式 |
自然空冷 |
|
重量 |
單體約5.5kg |
單體約5.3kg |
|

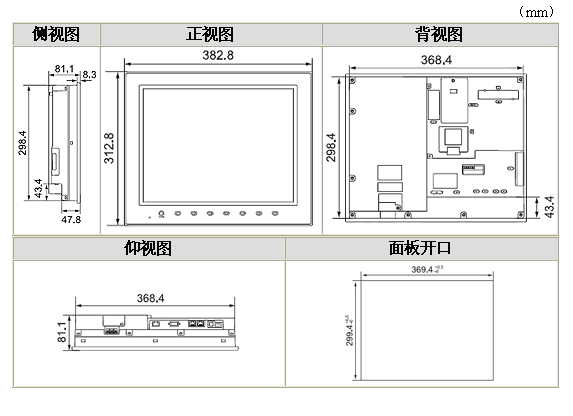

外形尺寸W×H×D（mm） |
382.8×312.8×81.1 |
|
面板開口尺寸 |
369.4×299.4（+0.5/-0） |
|
材質 |
|
Aluminum |
|
|
|
|
※1 有可能引發故障，因此請在濕球溫度39℃以下使用。
※2 顯示使用該機器的工作環境的導電性物質發生程度的指標。污染度2是只發生非導電性的污染。但是，因偶爾的凝結可能會引起短暫的導電環境。 |
|
|
|
|
|
|
|
|
V815iX |
V815iXD |
|
顯示器規格 |
畫面存儲器 |
12.5MB |
|
顯示設備 |
TFT彩色 |
|
顯示分辨率橫×縱（點） |
1024×768 |
|
顯示尺寸 |
15.0英寸 |
|
顯示顏色 |
65536色（無閃爍）/ 32768色（有閃爍） |
|
背光燈 |
冷陰極管 |
|
背光燈自動熄滅功能 |
常時點亮，任意設定 |
|
電源燈 |
正常工作狀態時點亮 |
|
對比度調整 |
無 |
|
亮度調整 |
3階段（宏的情況為128階段） |
|
顯示字符 |
1/4角 |
橫127字符×縱96行 |
|
半角 |
橫127字符×縱48行 |
|
全角 |
橫64字符×縱48行 |
|
字符放大率 |
|
X：1～8倍 Y：1～8倍 |
|
觸摸開關規格 |
開關分辨率 |
模擬：1024（橫）×1024（縱） |
|
機械使用壽命 |
100萬次以上 |
|
表面處理 |
硬膜、亞光處理5% |
|
功能開關規格 |
構成數 |
8個 |
|

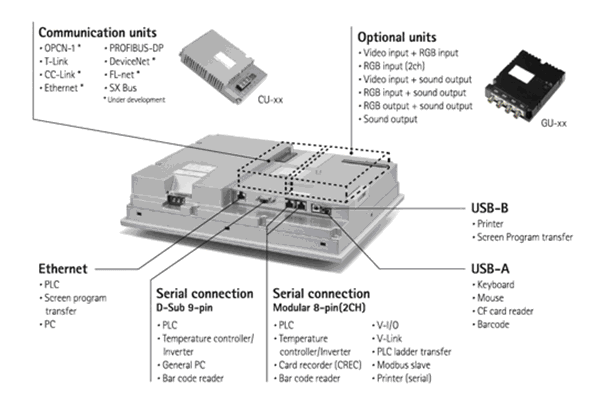

外部接口規格 |
D-Sub 9針（CN1） |
RS-232C或RS-422/RS-485 起止同步式
數據長：7,8位 奇偶：偶數,奇數,無
停止位：1,2位
傳送速度:4800,9600,19200,38400,57600,76800,115200,187500 ※4 bps |
|
RJ45口（MJ1/MJ2） |
RS-232C或RS-422/RS-485（2線式） 起止同步式
數據長：7,8位 奇偶：偶數,奇數,無
停止位：1,2位
傳送速度:4800,9600,19200,38400,57600,76800,115200bps |
|
CF卡接口 |
符合CompactFlashTM |
|
Ethernet |
符合IEEE802.3 傳送速度：100Mbps,10Mbps
使用電纜：100Ω無屏蔽雙絞線,5類,最大長度=100m |
|
USB |
A型,B型(Ver1.1) |
|
時鐘及備份存儲器規格 |
電池規格 |
硬幣型鋰1次性電池 |
|
備份存儲器 |
SRAM 512KB |
|
備份時間 |
5年（環境溫度25℃） |
|
日歷精度 |
每月誤差±90秒（環境溫度25℃） |
|
|
|
|
※3 常溫25℃，表面輝度為初始設置的50%時。
※4 僅限連接西門子公司MPI。 |
|
|
|
|
|
