項目/型號 |
V706TD |
|
電源 |
額定電壓 |
24V DC |
|
電壓允許范圍 |
24V DC±10% |
|
允許瞬時停電時間 |
1ms以內 |
|
消耗電力功率 |
16W以下 |
|
侵入電流 |
20A，0.7ms以下 |
|
抗電壓沖擊 |
500VAC，1分鐘（和FG端子之間） |
|
絕緣電阻 |
500V DC，10MΩ以上 |
|
工作環境 |
運行溫度 |
0℃～+50℃ |
|
存儲溫度 |
-10℃～+60℃ |
|
環境濕度 |
85%RH以下（無凝露） |
|
耐溶劑性能 |
無金屬切削，油污，有機溶劑 |
|
大氣 |
無腐蝕性氣體和導電塵埃 |
|
機械工作條件 |
耐振蕩 |
震動頻率10～150HZ，加速度：9.8m/s2(1.0G) ，脈寬：0.075mm，X.Y.Z:3個方向1小時 |
|
耐沖擊 |
沖擊波形：半正弦波，尖峰加速度：147m/s2(15G)，X.Y.Z:3個方向6次 |
|
電氣工作條件 |
抗干擾 |
1000VP-P(脈沖寬度1us，脈沖上沿時間：1ns) |
|
抗靜電特性 |
符合IEC61000-4-2，接觸：6KV，空氣：8KV |
|
安裝環境 |
接地 |
接地電阻：小于100Ω |
|
防護等級 |
前面板：IP65，后蓋板：IP20 |
|
冷卻 |
自然冷卻 |
|
重量 |
680g Incl.DU-01: 820g |
|

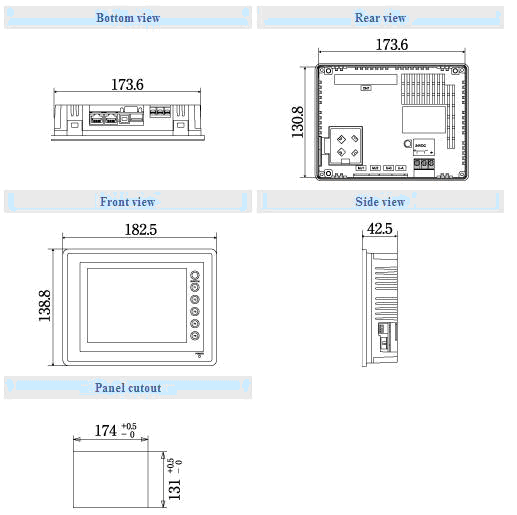

外形尺寸 |
182.5*138.8*42.5 Incl.（DU-01）182.5*138.8*64 |
|
開孔尺寸 |
|
174 |
+0.5 |
* |
131 |
+0.5 |
|
|
-0 |
-0 |
|
|
外觀顏色 |
黑色 |
|
材料 |
PC/PS |
|
|
|
項目/型號（對比） |
V706TD |
V706CD |
V706MD |
|
顯示特性 |
屏幕存儲器 |
大約1472KB |
|
顯示尺寸 |
5.7英寸 |
|
顯示材料 |
TFT彩色LCD |
STN彩色LCD |
STN黑白LCD |
|
分辨率 |
320*240 |
|
顏色 |
32768色+16色閃爍 |
8級灰度＋閃爍 |
|
背光燈 |
CCFL（用戶不可更換） |
|
背光燈自動關 |
正常點亮（可由用戶設置） |
|
電源指示燈 |
電源上電即點亮 |
|
對比度控制 |
不可調 |
可調整 |
|
亮度控制 |
128級 |
不可調 |
|
字符大小 |
1/4 |
8*8點 |
|
1字節 |
8*16點 |
|
2字節 |
16*16點 |
|
字符倍數 |
X:1－8倍，Y:1－8倍 |
|
觸摸特性 |
操作方式 |
模擬電阻式 |
|
觸摸分辨率 |
模擬型：1024（W）*1024（H）矩陣型: 20(W) × 12(H) |
|
機械壽命 |
100萬次以上 |
|
表面處理 |
堅硬涂層，非眩光精加工5% |
|
功能開關 |
功能開關數目 |
6個開關 |
|
實時時鐘 |
內置 |
|
外部接口 |
與PLC連接（CN1：D-sub 25pins）*3 |
RS-232，RS-422/485，異步方式，數據長度：7、8位，奇偶校驗：奇、偶、無，停止位：1、2 位，波特率：4800、9600、19200、38400、57600、76800、115200bps |
|
數據傳送/其他外部接口1、2（modular 8針） |
RS-232C，RS-422/485(2-線系統），CREC，條形碼閱讀機，V-I/O，Multi-Link 2，溫控器網絡/PLC2WAY，V-Link |
|
CF卡接口 |
兼容CompactFlashTM |
|
以太網10BASE-T（V7i標準安裝） |
兼容IEEE802.3 波特率：10Mbps 電纜：100Ω雙膠線 類別5 最長長度100M |
|
USB接口 |
Type A, Type B |
|
時鐘&存儲器備份 |
電池 |
硬幣型鋰一次性電池 |
|
存儲器備份 |
SRAM 128KB |
|
備份期限 |
五年（環境溫度25℃） |
|
電池電壓檢測 |
電壓檢測過低（內部內存配置） |
|
日歷精度 |
中斷±90秒每月（環境溫度25℃） |
|
擴展存儲單元（可選） |
V7EM-F，V7EM-S，V7EM-L |
|
Video（可選） |
無 |
|
RGB輸入（可選） |
無 |
|
RGB輸出（可選） |
無 |
|
聲音輸出（可選） |
無 |
|
通訊單元（可選） |
CU-xx |
