8.4英寸、TFT彩色、256色
|
型式 |
S808CD |
|
顯示器規格 |
畫面尺寸 |
8．4英寸 |
|
顯示點數 |
640×480 |
|
顯示裝置 |
TFT彩色LCD |
|
顯示色 |
256色 |
|
背光燈 |
CCFT |
|
背光燈壽命 |
50，000小時 |
|
亮度調節 |
無 |
|
觸摸開關規格 |
觸摸屏 |
模擬電阻膜 |
|
機械壽命 |
100萬次以上 |
|

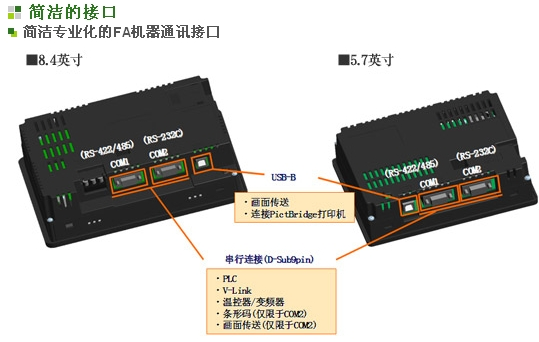

外部接口規格 |
COM1（D-Sub 9針 凹） |
RS-422/485 起止同步式
數據長：7,8位 奇偶：偶數,奇數,無
停止位：1,2位
傳送速度:4800,9600,19200,38400,76800,115200,187500 ※1 bps |
|
COM2（D-Sub 9針 凸） |
RS-232C 起止同步式
數據長：7,8位 奇偶：偶數,奇數,無
停止位：1,2位
傳送速度:4800,9600,19200,38400,76800,115200 bps |
|

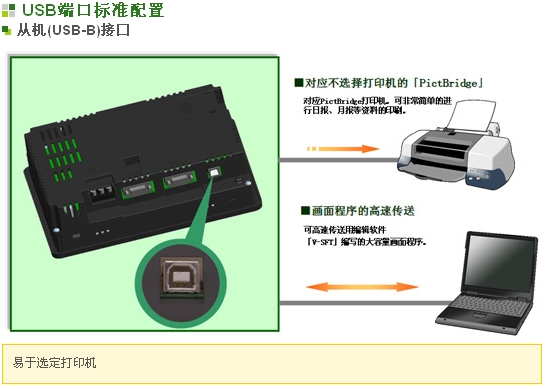

USB |
B型（Ver 1.1） |
|
時鐘及用戶存儲器規格 |
畫面存儲器（FROM） |
2.25MB |
|
備份存儲器（SRAM） |
128KB |
|
時鐘 |
有 |
|
備份期限 |
5年（環境溫度25℃） |
|
日歷精度 |
月差±90秒（環境溫度25℃） |
|
電源 |
額定電壓 |
DC24V |
|
電壓容許范圍 |
DC24V±10% |
|
物理環境 |
使用環境溫度 |
0℃～+50℃ |
|
保存環境溫度 |
-10℃～+60℃ |
|
相對濕度 |
85%RH以下（無結露，最高濕球溫度在39℃以下） |
|
使用高度 |
標高2000m以下 |
|
使用環境 |
無腐蝕性氣體、無強烈塵埃、無導電性塵埃 |
|
污染度 |
污染度2 |
|
設置條件 |

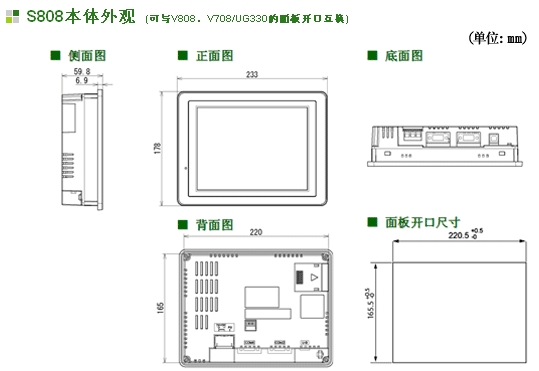

外形尺寸 |
233.0×178.0×59.8 |
|
面板切割 |
220.5×165.5（+0.5/-0） |
|
外殼顏色 |
黑色 |
|
保護結構 |
前面板：符合IP65（使用防水包裝時） 后機殼：符合IP20 形狀：一體型 安裝方法：面板嵌入安裝 |
|
規格 |
CE |
對應EN61000-6-2和EN61000-6-4 |
※1 僅限西門子公司MPI的連接。
