5.7英寸、STN黑白、8級灰度＋閃爍、帶128KB SRAM卡及時鐘功能
|
項目/型號 |
V606eM20 |
|
|
電源 |
額定電壓 |
24V DC |
|
|
電壓允許范圍 |
24V DC±10% |
|
|
允許瞬時停電時間 |
1ms以內 |
|
|
消耗電力功率 |
10W以下 |
|
|
侵入電流 |
10A, 1ms以下 |
|
|
絕緣電阻 |
500VDC，10MΩ以上 |
|
|
工作環境 |
運行溫度 |
0℃～+50℃ |
|
|
存儲溫度 |
-10℃～+60℃ |
|
|
環境濕度 |
85%RH以下（無凝露） |
|
|
耐溶劑性能 |
無金屬切削，油污，有機溶劑 |
|
|
大氣 |
無腐蝕性氣體和導電塵埃 |
|
|
機械工作條件 |
耐振蕩 |
震動頻率10～150HZ，加速度：9.8m/s2(1.0G) ，脈寬：0.075mm，X.Y.Z:3個方向1小時 |
|
|
耐沖擊 |
沖擊波形：半正弦波，尖峰加速度：147m/s2(15G)，X.Y.Z:3個方向6次 |
|
|
電氣工作條件 |
抗干擾 |
1000VP-P(脈沖寬度1us，脈沖上沿時間：1ns) |
|
|
抗靜電特性 |
符合IEC61000-4-2，接觸：6KV，空氣：8KV |
|
|
安裝環境 |
接地 |
接地電阻：小于100Ω |
|
|
防護等級 |
前面板：IP65，后面板：IP20 |
|
|
冷卻 |
自然冷卻 |
|
|
重量 |
大約0.8KG |
|
|

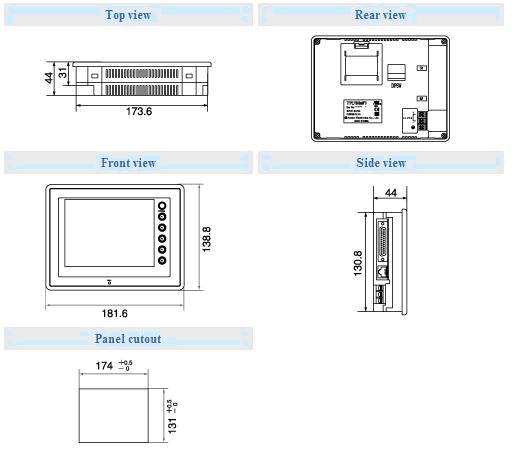

外形尺寸 |
181.6×138.8×44 |
|
|
開孔尺寸 |
|
174 |
+0.5 |
× |
131 |
+0.5 |
|
|
-0 |
-0 |
|
|
|
外觀顏色 |
黑色 |
|
|
材料 |
PC/PS |
|
|
|
|
|
項目/型號（對比） |
V606eC20 |
V606eM10/20 |
|
|
顯示特性 |
屏幕存儲器 |
大約760KB |
|
|
顯示尺寸 |
5.7英寸 |
|
|
顯示材料 |
STN彩色LCD |
STN黑白LCD |
|
|
分辨率 |
320*240 |
|
|
顏色 |
16色+閃爍 |
8級灰度+閃爍 |
|
|
背光燈 |
CCFL |
|
|
背光燈壽命 |
大約54000小時 |
大約50000小時 |
|
|
背光燈自動關 |
正常點亮（可由用戶設置） |
|
|
電源指示燈 |
電源上電即點亮 |
|
|
對比度控制 |
可調整 |
|
|
亮度控制 |
不可調 |
|
|
字符大小 |
1/4 |
40列×30行 |
|
|
1字節 |
40列×15行 |
|
|
2字節 |
20列×15行 |
|
|
字符倍數 |
X:1－8倍，Y:1－8倍 |
|
|
觸摸特性 |
操作方式 |
模擬電阻式 |
|
|
觸摸分辨率 |
模擬：1024（W）×1024（H） |
|
|
機械壽命 |
100萬次以上 |
|
|
表面處理 |
堅硬涂層，非眩光精加工5% |
|
|
功能開關 |
功能開關數目 |
6個開關 |
|
|
實時時鐘 |
內置 |
|
|
外部接口 |
與PLC連接（CN1：D-sub 25pins） |
RS-232，RS-422/485，異步方式，數據長度：7、8位，奇偶校驗：奇、偶、無，停止位：1、2 位，波特率：4800、9600、19200、38400、57600bps |
|
|
數據傳送/其他外部接口1（modular 8針） |
RS-232C，RS-422/485(2-線系統），CREC，條形碼閱讀機，V-I/O，Multi-Link 2，溫控器網絡/PLC2WAY，V-Link，Modbus，Printer |
|
|
時鐘&存儲器備份 |
電池 |
硬幣型鋰一次性電池 |
|
|
存儲器備份 |
SRAM 128KB(V606eM10除外) |
|
|
備份期限 |
五年（環境溫度25℃） |
|
|
日歷精度 |
中斷±90秒每月（環境溫度25℃） |
|
