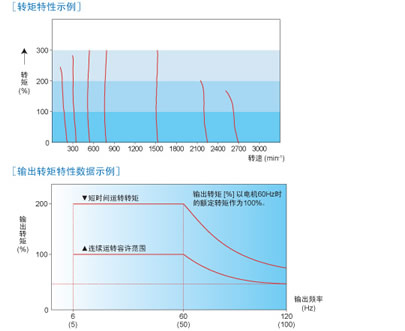

※ 將富士標準3相（8型系列：4種）與FVR-Micro以1 : 1的比例組合時的轉矩特性示例。
發生瞬間停電時，復電后可以自動再起動。
再起動時，可以選擇從最高頻率再起動的模式和從起動頻率再起動的模式。

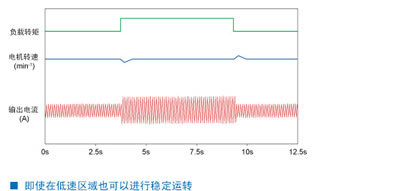

通過滑差補償控制功能，對負載變動（階躍負載）可進行穩定運轉。

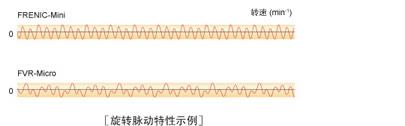

低速區域（5Hz時）的旋轉脈動與FVR-Micro的上位機型FRENIC-Mini變頻器具有相同水平。
● 與風門（閥門）控制相比，通過變頻器控制運轉風扇、泵的情況， 能夠得到更大的節能效果。
● 風量（流量）較少的情況下，節能效果特別明顯。
在風扇、水泵停止運轉時，可以使變頻器的冷卻風扇停止，因此，可以降低噪音、節能等。
● 風扇設備的情況下
頻率的重量設定可根據功能、裝置選擇最合適的方法。有操作面板 運行（
鍵、旋鈕）、
模擬信號輸入 (4～20mA、0～+10V、0～+5V、1～5V)、多段速度8級（0～7級）設定等
可用于離心機等要求電機高速運轉的情況。（需要確認與電機的組合動作。）
在運轉中，可輸出頻率到達、運轉準備輸出等信號。
增加了1點可任意設定的折線V/f模式點，因此，根據用途可調整V/f模式。
RS-485通信可以標準規格對應。

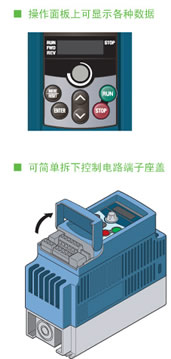

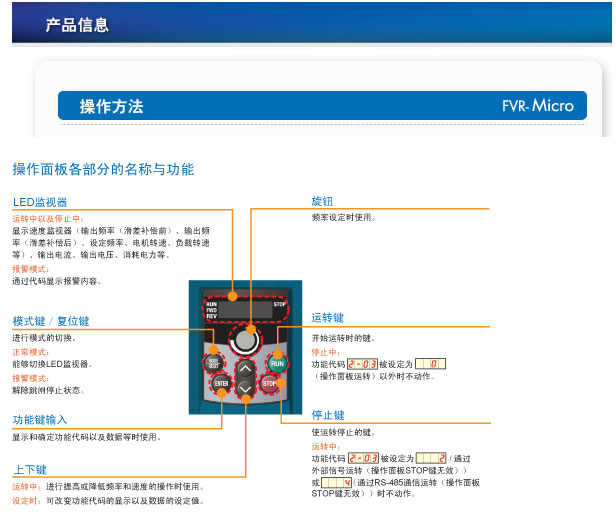

手動即可簡單調整頻率。
顯示設定頻率、
輸出頻率、
負載轉速、
輸出電流、
輸出電壓、
報警記錄、
消耗電力等。
可確認最近6次的報警記錄。
在所有機型上標準配置了浪涌電流抑制電路，
可以降低電磁開關等外圍設備的成本。

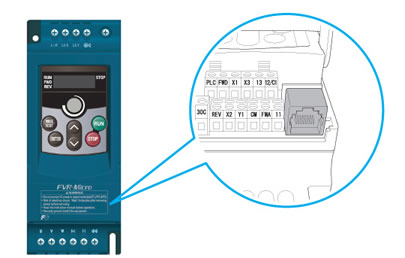

通過主體內部的開關切換數字輸入端子的輸出輸入模式（漏極／源極）。

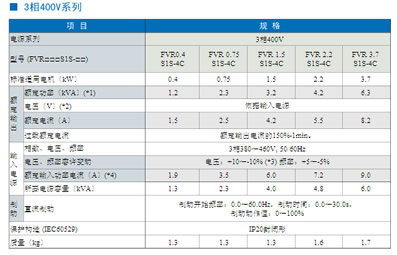

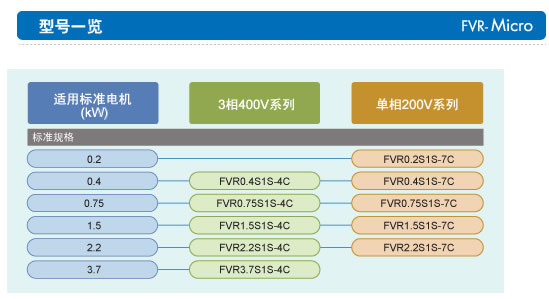

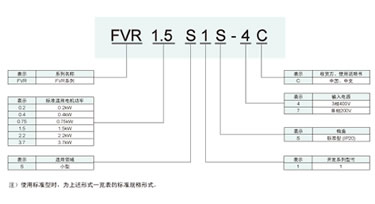

(*1) 額定功率顯示的是440V額定的情況。
(*2) 不能輸出高于電源電壓的電壓。
(*3) 相間不均衡率 [%] =（最大電壓 [V] - 最小電壓 [V]）／3相平均電壓 [V] × 67（參考IEC61800-3）
相間不平衡過大時另行咨詢處理方法
(*4) 根據本公司規定的條件估算的值。
(*1) 額定功率顯示的是220V額定的情況。
(*2) 不能輸出高于電源電壓的電壓。
(*4) 根據本公司規定的條件估算的值。

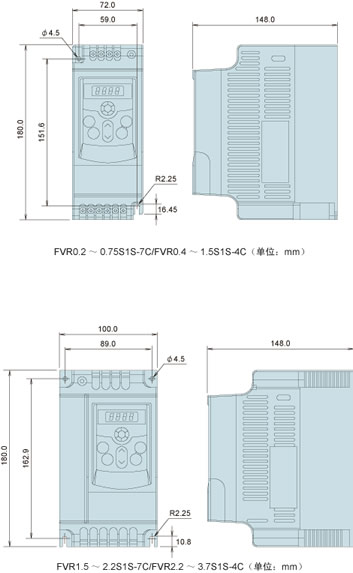

規格
項 目 |
詳細規格 |
|
輸出頻率 |
調整 |
最高輸出頻率 |
5.0～400Hz 可變設定 |
|
基準（基礎）頻率 |
10.10.0～400Hz 可變設定 |
|
起動頻率 |
0.1～60.0Hz 可變設定 |
|
載波頻率 |
2.0～12kHz |
|
控制方式 |
帶滑差補償控制 |
|
控
制 |
電壓／頻率特性 |
200V系列 |
・ 可以用基準（基礎）頻率、通用最高輸出頻率2.0～255V進行設定
・ 可進行AVR控制的ON/OFF選擇（有效／無效／減速時無效） |
|
折線V/f任意點（1點）：可設定2.0～255V、0.1～400Hz |
|
400V系列 |
・ 可以用基準（基礎）頻率、通用最高輸出頻率2.0～510V進行設定
・ 可進行AVR控制的ON/OFF選擇（有效／無效／減速時可設定無效） |
|
折線V/f 任意點（2點）：可設定2.0～510V、0.1～400Hz |
|
轉矩提升 |
・ 通過功能代碼 "1-05、1-06"，設定轉矩增提升值。 |
|
起動轉矩 |
150%以上（設定頻率5Hz、滑差補償動作時） |
|
運轉、停止 |
鍵操作 ：  鍵運行、停止。（操作面板） |
|
・ 外部信號 ：正轉（反轉）運行、停止指令［可以3線運行］，
（數字輸入）自由旋轉指令，外部報警，報警復位等。
・ 模式運轉 ：按照預先設定的模式自動運行／停止。 |
|
頻率設定
（模擬信號輸入：
12/C1切換方式）
（多段速）
（頻率設定切換） |
・ 鍵操作 ： 、  鍵
・ 通過內置旋鈕設定
・ 通過可變電阻器設定（外部電阻器：5kΩ 1/2W） |
|
・ 可通過0～+10Vdc (+5Vdc) 進行設定
（+5V通過模擬信號輸入增益設定變更 (200%) 進行設定）
・ +1～+5Vdc（通過偏壓、模擬信號輸入增益可以調整）
・ 可通過4～20mAdc設定 |
|
多段速運行 ：設定8種頻率，可通過3位的外部信號選擇 |
|
2種頻率設定可通過外部信號（數字輸入）進行切換 |
|
加速、減速時間 |
在0.1～600s范圍內的可變設定。
（關于加速、減速，可分別在內部設定2個種類的時間。） |
|
直流制動 |
制動開始頻率：0.1～60.0Hz，制動時間：0.0～60.0s，
制動動作值：0～100%可變設定。（起動時、停止時可進行個別設定） |
|
頻率限制器 |
上限頻率、下限頻率也可根據對最高頻率的比例進行可變設定。
（設定范圍：1～110%（上限）、0～100%（下限）） |
|
偏置 |
通過模擬輸入可在最高輸出頻率0.0～100%的范圍內對頻率設定的偏置值進行可變設定。 |
|
增益 |
通過模擬輸入可在最高輸出頻率0.0～100%的范圍內對頻率設定的增益進行可變設定。 |
|
跳躍頻率 |
可進行跳躍頻率3點、跳躍幅度 (0.0～400Hz) 的設定。 |
|
點動運轉 |
通過按RUN鍵或數字接點輸入 (FWD、REV) 運行
（專用頻率設定、專用加減速時間設定） |
|
瞬間停電時的再次起動 |
電源恢復正常時不停止電機運行，可重新起動變頻器。 |
|
滑差補償控制 |
根據負載補償速度降低的情況，可穩定運行。 |
|
再生回避控制 |
減速時如果直流中間電壓超過過電壓限制值，則停止減速，進行恒速運轉回避OV跳閘。 |
|
冷卻風扇起�？刂� |
運轉停止時，可選擇停止冷卻風扇的模式。 |
|
密碼 |
可通過功能代碼進行密碼設定。
輸入密碼時和設定密碼時分別使用不同的功能代碼。 |
|
停止方法選擇 |
・ 可選擇運轉指令OFF時的減速方法（減速停止或關斷輸出自由旋轉停止）
・ 可選擇報警EF動作時動作（報警輸入忽視或自由運轉） |
|
轉動方向限制 |
可選擇防止正轉／防止逆轉。 |
|
組合頻率指令 |
通過頻率設定1、2的組合，可進行加法、減法。 |
|
指令損失檢測 |
通過4～20mA收到的頻率指令信號斷線可選擇檢測出指令丟失時的動作。 |
|
UP/DOWN控制 |
通過分配給數字輸入端子的UP指令以及DOWN指令進行頻率設定。 |
|
再生回避等級設定 |
可通過功能代碼進行再生回避動作值的設定。 |
|
表
示 |
運行、停止中 |
輸出頻率（滑差補償前）[Hz]、輸出頻率（滑差補償后）[Hz]、輸出電流 [A]、輸出電壓 [V]、
直流中間電路電壓 [V]、消耗電力 [kW] 等 |
|
跳閘時 |
|
[顯示跳閘原因］
（ 過電流）
（不足電壓）
（過電壓）
（冷卻風扇過熱）
（外部報警）
（變頻器過載（IGBT過熱））
（電機過載） 等 |
|
運行中、跳閘時 |
保存、顯示最近6次跳閘記錄。 |
|
保
護 |
過電流保護 |
對于因輸出側的過載而產生的過電流將使變頻器停止。 |
|
短路保護 |
對于因輸出側的電路短路而產生的過電流將使變頻器停止。 |
|
過電壓保護 |
檢測出直流中間電路電壓過大（200V系列：400Vdc，400V系列：800Vdc），
則停止變頻器。 |
|
欠電壓保護 |
檢測出直流中間電路電壓降低（200V系列：200Vdc，400V系列：400Vdc），
則停止變頻器。 |
|
欠電壓保護 |
查出直流中間電路電壓的降低，停止變頻器。 |
|
電機保護 |
電子熱繼電器 |
通過電子熱繼電器功能的設定使變頻器停止，保護電機。
（可將熱時常數調整在0.5～10.0左右） |
|
重試功能 |
因跳閘而停止時，可以自動復位并重新啟動。
（可對重試的次數和到復位為止的等待時間進行設定） |
|
環
境 |
使用場所 |
・ 室內，無腐蝕性、可燃性氣體、無灰塵的地方。（污染度2）
・ 無陽光直射的地方。 |
|
周圍溫度 |
-10～+50℃ |
|
環境濕度 |
～90%RH（無結露。） |
|
海拔高度 |
1000m以下。 |
|
振動 |
9.80665m/s2(1g)：未滿～20Hz，
5.88m/s2 (0.6g)：20～50Hz |
|
保存溫度 |
-20～+60℃ |
