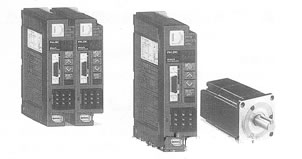

充分滿足客戶所要求的功能、性能的伺服系統。尤其適合于高節拍、高速度定位的機械。
※有關詳細信息請咨詢本公司相關人員
特點
- 充分滿足客戶所要求的功能、性能〔SIMPLE&SMART〕的伺服系統。
- 尤其適合于高節拍、高速度定位的機械。
主要內容
①最大限度抑制機械振動
- 標準配備我公司獨創的〔減振控制功能〕
- 標準配備能減少機械共振的〔陷波濾波器〕、分析機械共振頻率等的〔伺服分析器功能〕
②追求伺服所要求的“高性能 高精度”
- 定位時間在1ms以下
- 標準配備16bit高分辨率的編碼器
③行業中最小的并能緊密安裝的伺服放大器
- 200V系列、200W放大器：35mm（W）×130mm（H）×130mm（D）
- 能橫向緊密安裝
④通過簡單操作，縮短設定時間
⑤ 完全符合國際規格標準
- 對應UL/Cul、CE標志規格的標準
容量范圍
三相200V系列：50W～750W、單相200V系列：50W～400W
額定轉速
3000r/min（最高回轉速度：5000r/min）
樣式概要
項目 |
說明 |
|
電機額定輸出 |
50w—750w |
|
電機額定轉速 |
3000r/min |
|
電機最大轉速 |
5000r/min |
|
輸入 |
單相200V—230V |
容量范圍：50w—400w、容許范圍：-15%—+10% |
|
三相200V—230V |
容量范圍：50w—750w、容許范圍：-15%—+10% |
|
單相100V—6115V |
容量范圍：50w—400w、容許范圍：-15%—+10% |
|
輸出 |
超負荷承受量3 |
3秒/300% |
|
制動方式 |
向直流中間電路再生制動，外加再生電阻（選件） |
|
編碼器 |
增量專用16位串行編碼器 |
|
功能.性能 |
控制功能 |
通過脈沖串輸入進行位置控制 |
|
最大脈沖頻率 |
輸入：1MHz（差動）、200kHz（集電極開路）
輸出：500kHz（差動） |
|
位置控制分辨率 |
1/65536旋轉（1/655*360°=0.0055°） |
|
頻率響應 |
600kHz |
|
主要新功能 |
減振控制、陷波濾波器、指令跟蹤控制、自動調諧新方式、伺服馬達分析功能（計算機程序輸入器選配件） |
