項目/型號 |
V715X |
V715XD |
|
AC |
DC |
|
遵照標準 |
_ |
CE marking:
EN61000-6-2,
EN55011 Class A
UL/cUL:UL60950 |
|
電源 |
額定電壓 |
AC100-240V |
DC24V |
|
電壓允許范圍 |
AC100-240V±10% |
DC24V±10% |
|
允許瞬時停電時間 |
20ms以內 |
1ms以內 |
|
消耗電力功率 |
90VA以下 |
40W以下 |
|
侵入電流 |
15A,10ms以下(100VAC)32A,10ms以下(200VAC) |
30A，1ms以下 |
|
抗電壓沖擊 |
1500VAC，1分鐘（和FG端子之間） |
500VAC，1分鐘（和FG端子之間） |
|
絕緣電阻 |
500VDC,10MΩ以上 |
|
工作環境 |
運行溫度 |
0℃～+40℃ |
|
存儲溫度 |
-10℃～+50℃ |
|
環境濕度 |
85%RH以下（無凝露） |
|
運行海拔 |
2000m以下 |
|
耐溶劑性能 |
無金屬切削，油污，有機溶劑 |
|
大氣 |
無腐蝕性氣體和導電塵埃 |
|
機械工作條件 |
耐振蕩 |
震動頻率10～150HZ，加速度：9.8m/s2(1.0G) ，脈寬：0.075mm，X.Y.Z:3個方向1小時 |
|
耐沖擊 |
沖擊波形：半正弦波，尖峰加速度：147m/s2(15G)，X.Y.Z:3個方向6次 |
|
電氣工作條件 |
抗干擾 |
1500VP-P(脈沖寬度1us，脈沖上沿時間：1ns) |
1000VP-P(脈沖寬度1us，脈沖上沿時間：1ns) |
|
抗靜電特性 |
符合IEC61000-4-2，接觸：6KV，空氣：8KV |
|
安裝環境 |
接地 |
接地電阻：小于100Ω |
|
防護等級 |
前面板：IP65，后蓋板：IP20 |
|
冷卻 |
自然冷卻 |
|
重量 |
大約5.2KG |
大約5.0KG |
|

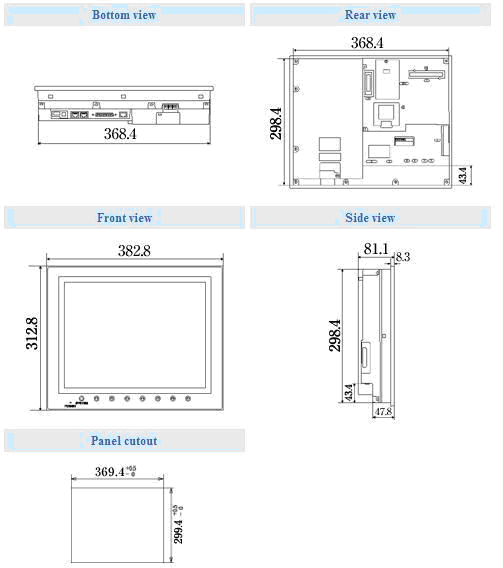

外形尺寸(mm) |
382.8×312.8×81.1 |
|
開孔尺寸(mm) |
|
369.4 |
+0.5 |
× |
299.4 |
+0.5 |
|
-0 |
-0 |
|
|
外觀顏色 |
— |
|
材料 |
鋁 |
|
|
|
項目/型號 |
V715X |
|
顯示特性 |
屏幕存儲器 |
大約4992KB |
|
顯示尺寸 |
15英寸 |
|
顯示材料 |
TFT彩色LCD |
|
分辨率 |
1024×768 |
|
顏色 |
32768色+16色閃爍 |
|
背光燈 |
CCFL（用戶可更換） |
|
背光燈自動關 |
正常點亮（可由用戶設置） |
|
電源指示燈 |
電源上電即點亮 |
|
對比度控制 |
不可調 |
|
亮度控制 |
128級 |
|
字符大小 |
1/4 |
127列×96行 |
|
1字節 |
127列×48行 |
|
2字節 |
64列×48行 |
|
字符倍數 |
X:1－8倍，Y:1－8倍 |
|
觸摸特性 |
操作方式 |
模擬電阻式 |
|
觸摸分辨率 |
1024（W）×1024（H） |
|
機械壽命 |
100萬次以上 |
|
表面處理 |
堅硬涂層，非眩光精加工5% |
|
功能開關 |
功能開關數目 |
8個開關 |
|
實時時鐘 |
內置 |
|
外部接口 |
與PLC連接（CN1：D-sub 25pins） |
RS-232，RS-422/485，異步方式，數據長度：7、8位，奇偶校驗：奇，偶，無，停止位：1，2 位，波特率：4800、9600、19200、38400、57600、76800、115200bps |
|
數據傳送/其他外部接口1、2（modular 8針） |
RS-232C，RS-422/485(2-線系統），CREC，條形碼閱讀機，V-I/O，Multi-Link 2溫控器網絡/PLC2WAY，V-Link |
|
打印機接口 |
— |
|
CF卡接口 |
兼容CompactFlashTM |
|
以太網10BASE-T（V7i標準安裝） |
兼容IEEE802.3 波特率：10Mbps 電纜：100Ω雙膠線 類別5 最長長度100M |
|
USB接口 |
Type A, Type B |
|
時鐘&存儲器備份 |
電池 |
硬幣型鋰一次性電池 |
|
存儲器備份 |
SRAM 128KB |
|
備份期限 |
五年（環境溫度25℃） |
|
日歷精度 |
中斷±90秒每月（環境溫度25℃） |
|
擴展存儲單元（可選） |
V7EM-F，V7EM-S，V7EM-L |
|
Video（可選） |
GU-00 |
|
RGB輸入（可選） |
GU-01 |
|
RGB輸出（可選） |
GU-02 |
|
聲音輸出（可選） |
GU-03 |
|
通訊單元（可選） |
CU-xx |
